تصفیه آب دیگ بخار یعنی حذف یا کنترل سختی، املاح محلول، سیلیس و گازهای خورنده آب پیش از ورود به بویلر، تا از سه خطر اصلی رسوبگذاری روی سطوح حرارتی، خوردگی لولهها و افت کیفیت بخار جلوگیری شود. آب تصفیهنشده بهسرعت مصرف سوخت را بالا برده، طول عمر بویلر را کوتاه میکند و ممکن است باعث ترکیدگی لوله شود.
یک زنجیره تصفیه کامل معمولاً شامل پیشتصفیه و فیلتراسیون، سختیگیری، نمکزدایی با اسمز معکوس، هوازدایی، تصفیه شیمیایی داخلی و زیرآبکشی منظم است. انتخاب دقیق این ترکیب به فشار کاری بویلر و آنالیز آب ورودی بستگی دارد، نه صرفاً خرید یک دستگاه.
فرا الکتریک با راهکارهایی مانند رسوبزدای الکترونیکی EMS، سیستم اسمز معکوس WateRO و کنترلر هوشمند زیرآبکشی TDS، این زنجیره را متناسب با شرایط واحد شما تکمیل میکند.
آدرس: تهران، خیابان فلسطین شمالی، نبش دانش کیان، پلاک 493، طبقه 2 ، واحد 5

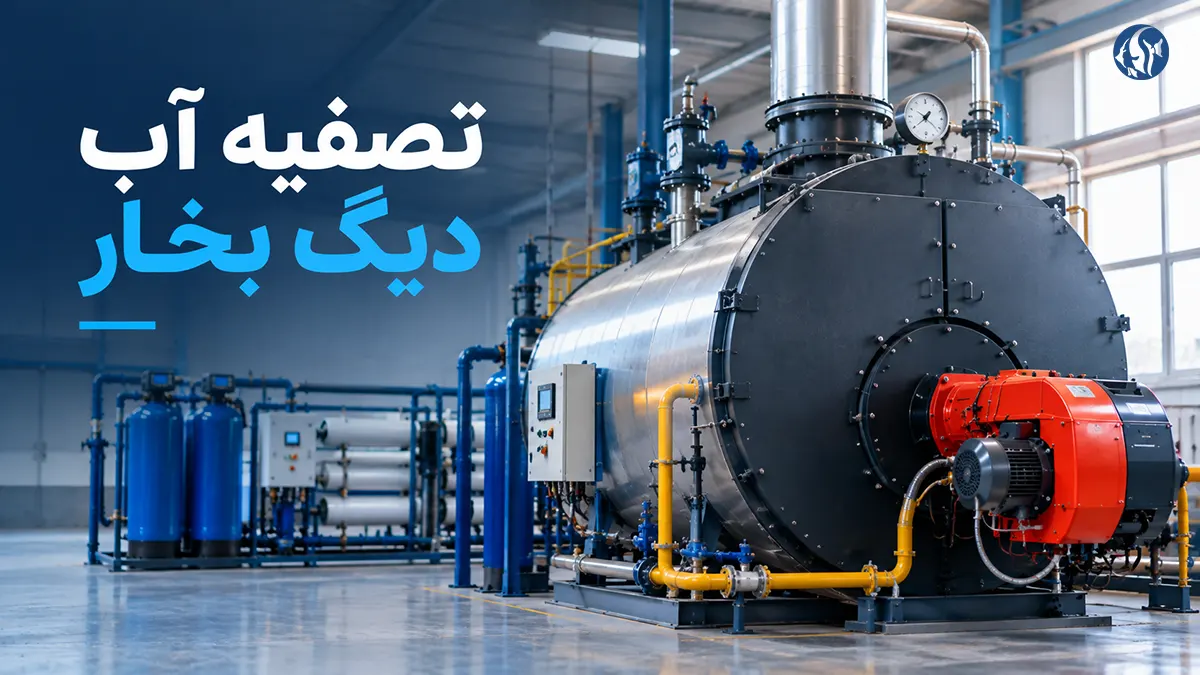

تصفیه آب دیگ بخار چیست و چرا اهمیت دارد؟
تصفیه آب دیگ بخار یکی از حیاتیترین فرآیندها در تأسیسات حرارتی و صنعتی است. در جریان تولید بخار، آب پیوسته تبخیر میشود و بخار خالص از سیستم خارج میگردد، اما تمام املاح، ناخالصیها و مواد معدنی محلول داخل بویلر باقی میمانند و غلظت آنها لحظهبهلحظه بالا میرود. همین چرخه بویلر را عملاً به یک تغلیظکننده شدید شیمیایی تبدیل میکند و به همین دلیل کیفیت آب ورودی اهمیت مهندسی پیدا میکند.
تصفیه آب بویلر تنها یک اقدام پیشگیرانه ساده نیست، بلکه الزامی مهندسی برای تحقق سه هدف است. نخست تضمین انتقال حرارت مداوم و بهینه، دوم محافظت کامل از فلزات و ساختار بویلر در برابر خوردگی، و سوم تولید بخار باکیفیت و خالص بدون پدیده پران آب همراه بخار. نبود تصفیه یا تصفیه نامناسب آب جبرانی در نهایت سه مشکل اصلی و مخرب پدید میآورد که در ادامه بهتفصیل بررسی میشوند؛ رسوبگذاری، خوردگی و کفکردن و پرایمینگ.
آب تغذیه بویلر از چه اجزایی تشکیل شده است؟
آب تغذیه بویلر از ترکیب دو جریان اصلی با نسبتهای متغیر ساخته میشود؛ آب برگشتی یا کندانس و آب جبرانی یا آب تازه. کیفیت نهایی آب تغذیه کاملاً به کیفیت آب جبرانی ورودی و درصد بازگشت کندانس به دیگ بخار بستگی دارد.
آب برگشتی همان بخار تقطیرشده و بازیافتی از فرآیندها و مبدلهای حرارتی است که به سیستم بازمیگردد. این جریان خلوص بالایی دارد، چون بخار خروجی بویلر ذاتاً عاری از سختی و بیشتر املاح محلول است؛ ضمن اینکه دمای بالای آن مصرف سوخت و نیاز به تصفیه مجدد را کاهش میدهد. با این حال آب برگشتی بیخطر نیست. نفوذ روغن و گریس صنعتی از تجهیزات فرآیندی میتواند کف شدید و رسوب چسبنده ایجاد کند، و در چنین حالتی باید کندانس آلوده تا رفع منبع نشتی بهطور موقت از سیستم خارج شود. افزون بر این، گاز دیاکسیدکربن آزادشده در بویلر همراه بخار خارج میشود و هنگام تقطیر در خطوط کندانس اسید کربنیک میسازد که خطوط بازگشت و تلههای بخار را دچار خوردگی اسیدی میکند.
آب جبرانی آب تازهای است که برای جبران تلفات ناشی از زیرآبکشی، تبخیر، نشتی و کندانس بازنگشته به سیستم اضافه میشود و معمولاً از آب شهری، آبهای سطحی، چاه یا پساب تصفیهشده تأمین میگردد. این آب پیش از ورود به بویلر باید ناخالصیهایش کنترل شود، چون سختی موجب رسوب، سیلیس موجب رسوب سخت و فرار به بخار، گازهای محلول موجب خوردگی، و ذرات معلق و مواد آلی موجب لجن و کفکردن میشوند.
هرچه نسبت بازگشت کندانس بالاتر باشد، بار املاح ورودی به بویلر کمتر و نیاز به زیرآبکشی پایینتر میآید که این خود مستقیماً مصرف انرژی و مواد شیمیایی را کاهش میدهد. نکته تجربی مهم اینجاست که حتی اگر آب جبرانی کاملاً سختیگیری شده باشد، وجود بیکربنات سدیم در آب در دمای بالای بویلر تجزیه میشود و گاز دیاکسیدکربن فرار تولید میکند؛ به همین دلیل برای بویلرهای حساس، حذف قلیائیت یا استفاده از سیستمهای نمکزدایی ضروری است.
آب نامناسب چه مشکلاتی در دیگ بخار ایجاد میکند؟
آب خام یا تصفیهنشده بهدلیل تبخیر مداوم و خروج بخار خالص بهشدت تغلیظ میشود و همین تغلیظ، بویلر را به محیط واکنش شیمیایی شدیدی بدل میکند. پیامد آن سه عارضه اصلی است که در نهایت به افت بازده حرارتی، افزایش مصرف سوخت، تخریب متالوژیک تجهیزات و افت کیفیت بخار میانجامد.
تشکیل رسوب و کاهش انتقال حرارت
رسوبگذاری زمانی رخ میدهد که با تبخیر آب، غلظت نمکهای با حلالیت محدود مانند ترکیبات کلسیم، منیزیم، آهن و سیلیس در لایه تماس لوله و آب از حد حلالیت فراتر میرود و روی سطوح فلزی مینشیند. مشکل اصلی اینجاست که این رسوبات هدایت حرارتی بسیار پایینی نسبت به بدنه فولادی بویلر دارند و مانند یک عایق حرارتی عمل میکنند. حتی یک لایه نازک رسوب، بهویژه رسوب سیلیسی، انتقال حرارت را بهشدت مختل میکند و باعث بالا رفتن موضعی دمای دیواره لوله، ایجاد نقاط داغ، تغییر شکل و در نهایت سوختن و ترکیدگی لوله میشود.
برای تشخیص عملی جنس رسوب میتوان به رفتار آن در برابر اسید و ظاهرش توجه کرد. جدول زیر این ویژگیها را برای شناسایی سریع کنار هم میگذارد.
| نوع رسوب | ظاهر و ساختار | رفتار در برابر اسید |
|---|---|---|
| کربناتی | گرانولی و متخلخل | با آزاد کردن حباب دیاکسیدکربن جوشش میکند |
| سولفاتی | بسیار سخت، متراکم و ترد | حباب و جوشش ایجاد نمیکند |
| سیلیسی | بسیار سخت و شبیه چینی | در اسید کلریدریک حل نمیشود |
| آهنی | تیرهرنگ و اغلب مغناطیسی | در اسید داغ حل میشود |
خوردگی ناشی از اکسیژن و دیاکسیدکربن محلول
خوردگی در بویلر یک فرآیند الکتروشیمیایی است، نه صرفاً زنگزدگی ساده. اکسیژن محلول در آب تغذیهای که بهخوبی هوازدایی نشده باشد، در دمای بالای بویلر بهشدت فعال میشود و با ایجاد پیلهای الکتروشیمیایی موضعی، خوردگی حفرهای عمیق و سریع در لولهها و پرههای توربین پدید میآورد. افزایش دما این واکنش را بهشدت تسریع میکند و در حضور آمونیاک، آلیاژهای مس نیز آسیب میبینند.
دیاکسیدکربن مسیر تخریب دیگری دارد. این گاز از تجزیه حرارتی کربناتها و بیکربناتها آزاد میشود، همراه بخار از بویلر خارج میگردد و هنگام تقطیر در خطوط کندانس اسید کربنیک میسازد. این اسید pH را پایین میآورد و لولههای کندانسور، خطوط بازگشت و تلههای بخار را بهصورت شیاردار میخورد. افت pH ناشی از این اسید، اثر تخریبی اکسیژن را نیز چند برابر میکند.
کفکردن و پرایمینگ
پران آب همراه بخار یا کریاور به آلوده شدن بخار خروجی با املاح و مواد جامد آب بویلر گفته میشود و دو حالت متقاطع دارد. در کفکردن، حبابها و کف پایداری روی سطح آب داخل طبلک بویلر تشکیل میشود که مانع گریز آرام حبابهای بخار میگردد؛ علت آن غلظت بالای مواد جامد، قلیائیت زیاد و بهویژه حضور مواد آلی، چربی و روغن است. در پرایمینگ، قطرات آب بهصورت ناگهانی و جریانی همراه بخار پرتاب میشوند که ریشه آن نوسان شدید بار، غلظت بالای نمکهای سدیم و سطح بیش از حد آب در بویلر است. نتیجه هر دو، افت کیفیت بخار، نشست نمک روی سوپرهیترها و آسیب به پرههای توربین است.
نکته تجربی مهم آن است که ورود حتی مقادیر بسیار جزئی روغن همراه کندانس بازگشتی میتواند فیلم سطحی حبابها را چسبنده کند و بهطور ناگهانی کفکردن شدید و پران املاح به سمت سوپرهیترها ایجاد کند.
افزایش TDS، تشکیل لجن و افزایش مصرف سوخت
با تبخیر مداوم، کل جامدات محلول و ذرات معلق در آب بویلر تغلیظ میشوند و ناخالصیهای تهنشینشده بهصورت لجن در کف بویلر جمع میگردند که مجاری را میبندد و کفکردن را تشدید میکند. مهمتر از آن، بالا بودن جامدات محلول آب ورودی، نرخ زیرآبکشی لازم را بالا میبرد. تخلیه حجم زیادی از آب داغ تغلیظشده به معنای هدررفت مستقیم آب تصفیهشده و اتلاف شدید انرژی حرارتی است که مستقیماً مصرف سوخت و هزینههای عملیاتی را افزایش میدهد.
استاندارد و پارامترهای کیفی آب دیگ بخار
در سیستمهای دیگ بخار، آب صرفاً یک سیال انتقال حرارت نیست، بلکه سیالی است که زیر دما و فشار بالا فرآیندهای شیمیایی پیچیدهای را تجربه میکند. کنترل نکردن پارامترهای کیفی آب ورودی و آب تغذیه، بویلر را دقیقاً با همان سه چالش رسوب، خوردگی و افت کیفیت بخار روبهرو میکند.
منطق مهندسی هر پارامتر را میتوان چنین خلاصه کرد. pH و قلیائیت تعیینکننده اصلی نرخ خوردگی و تشکیل لایه محافظ مگنتیت روی فلز هستند؛ افت pH خوردگی اسیدی میآورد و قلیائیت بیش از حد، هم کفکردن ایجاد میکند و هم زمینهساز خوردگی و تردی کاستیک فلز میشود. سختی کل و یونهای کلسیم و منیزیم عامل اصلی رسوب هستند، آنهم رسوبی که با افزایش دما حلالیت کمتری پیدا میکند. سیلیس یکی از سرسختترین عوامل رسوب است که در فشارهای بالا به فاز بخار فرار میکند و به توربین آسیب میزند. جامدات محلول و هدایت الکتریکی معیار مستقیم غلظت نمکها هستند و عبور از حد بحرانی آنها کفکردن و پران آب میآورد. گازهای محلول اکسیژن و دیاکسیدکربن نیز بهترتیب عامل خوردگی حفرهای و خوردگی اسیدی خط کندانساند. آهن و مس معمولاً ناخالصی ورودی نیستند بلکه محصول خوردگی خطوط پیش از بویلر و کندانسورند که همراه آب وارد بویلر میشوند و رسوب زیرلایهای میسازند.
اصل کلی این است که با افزایش فشار کاری بویلر، حساسیت به رسوب و خوردگی بیشتر میشود و استانداردهای کیفی آب بهمراتب سختگیرانهتر میگردند. به بیان عملی، برای بویلرهای فشار پایین و متوسط تا حدود شصت بار میتوان از آب سختیگیریشده استفاده کرد، اما برای بویلرهای فشار بالاتر حتماً باید آب دیمینرالیزه با جامدات محلول و هدایت بسیار پایین به کار رود. تنظیم pH آب داخل بویلر نیز در محدوده قلیایی کنترل میشود؛ در بویلرهای فشار پایین و متوسط قدری بالاتر و در بویلرهای فشار بالا اندکی پایینتر.
آلایندههای رایج آب بویلر و روش حذف آنها
بویلر در عمل مانند یک تغلیظکننده شدید شیمیایی رفتار میکند، بنابراین شناخت دقیق آلایندههای آب ورودی و روش حذف هرکدام، نخستین گام طراحی یک زنجیره تصفیه درست است. جدول زیر رایجترین آلایندهها، اثر مخرب آنها در بویلر و روش کنترل هرکدام را کنار هم میگذارد.
| آلاینده | اثر و پیامد در بویلر | روش حذف و کنترل |
|---|---|---|
| سولفید هیدروژن | بوی نامطبوع، طعم بد و خوردگی بیشتر فلزات | هوادهی، فیلتراسیون و کلرزنی |
| دیاکسیدکربن | خوردگی اسیدی و تشکیل اسید کربنیک در خط کندانس | هوازدایی، خنثیسازی با قلیاییها و آمینها |
| اکسیژن محلول | خوردگی حفرهای لولهها و پرههای توربین | هوازدایی مکانیکی و تزریق مواد اکسیژنزدا |
| کدورت و ذرات معلق | تشکیل لجن، رسوبگذاری و پران آب همراه بخار | شفافسازی و فیلتراسیون |
| مواد آلی | کفکردن، افت pH و خوردگی لولهها | شفافسازی، فیلتراسیون و تصفیه شیمیایی |
| روغن و گریس | کف شدید و رسوب چسبنده در بویلر | منعقدسازی و فیلتراسیون |
| سختی (کلسیم و منیزیم) | رسوب، افت انتقال حرارت و ترکیدگی لوله | سختیگیری و تصفیه شیمیایی داخلی |
| سدیم و قلیائیت | کفکردن، خوردگی خط کندانس و تردی کاستیک | هوازدایی، تبادل یونی و تصفیه اسیدی |
| سولفاتها | رسوب بسیار سخت در حضور کلسیم | یونزدایی و دیمینرالیزاسیون |
| کلریدها | پرایمینگ، پران املاح و رسوب روی توربین | یونزدایی و دیمینرالیزاسیون |
| آهن و منگنز | رسوب تیره و مغناطیسی و افت انتقال حرارت | هوادهی، فیلتراسیون و تبادل یونی |
| سیلیس | رسوب چینیمانند و فراریت به بخار و رسوب روی توربین | دیمینرالیزاسیون و افزایش زیرآبکشی |
یک نکته کلیدی که در انتخاب روش حذف نباید نادیده گرفته شود این است که تزریق بیرویه مواد اکسیژنزدای نمکی مانند سولفیت سدیم، بدون هوازدایی مکانیکی مناسب، خودش جامدات محلول آب بویلر را بالا میبرد و نیاز به زیرآبکشی و اتلاف سوخت را افزایش میدهد. به همین دلیل هوازدایی فیزیکی همیشه بر تزریق شیمیایی صرف اولویت دارد.
روشها و مراحل تصفیه آب دیگ بخار
تصفیه آب بویلر یک زنجیره یکپارچه و متوالی از فرآیندهای فیزیکی، غشایی، تبادل یونی و شیمیایی است، نه مجموعهای از تجهیزات مستقل. هر مرحله بار مرحله بعد را سبک میکند و تجهیزات پاییندست را محافظت میکند.
پیشتصفیه و فیلتراسیون نخستین حلقه است. آب جبرانی از منابع سطحی، چاه یا شهری حاوی کدورت، ذرات معلق، مواد آلی و میکروارگانیسم است. در این مرحله با انعقاد و شفافسازی، ذرات کلوئیدی ناپایدار میشوند و سپس فیلترهای شنی و چندرسانهای، اولترافیلتراسیون و کربن فعال، ذرات معلق و کلر آزاد را حذف میکنند تا غشاهای حساس پاییندست دچار گرفتگی و اکسیداسیون نشوند.
سختیگیری با تبادل یونی مرحله بعد است. آب از ستون رزین کاتیونی قوی در فرم سدیمی عبور میکند، رزین یونهای کلسیم و منیزیم را جذب و یون سدیم آزاد میکند و پس از اشباع، با محلول غلیظ نمک احیا میشود. باید توجه داشت که سختیگیری ساده تنها یونهای سختیساز را حذف میکند و جامدات محلول یا قلیائیت آب را پایین نمیآورد.
قلیازدایی جایی لازم میشود که بیکربنات سدیم باقیمانده در بویلر تجزیه شود و گاز دیاکسیدکربن فرار و سدیم هیدروکسید تولید کند. این کار با رزین کاتیونی ضعیف یا فرآیند آهکزنی داغ و زئولیت انجام میشود.
حذف املاح با اسمز معکوس و نانوفیلتراسیون برای بویلرهای فشار متوسط و بالا ضروری است، جایی که سختیگیری ساده کافی نیست و جامدات محلول باید تا حد ممکن پایین بیاید تا زیرآبکشی کم و کفکردن مهار شود. اسمز معکوس بخش عمده نمکهای محلول، سیلیس، کلریدها و فلزات را جدا میکند و نانوفیلتراسیون با فشار کاری پایینتر عمدتاً یونهای دوظرفیتی را حذف مینماید. پیش از ورود آب به غشاها، تزریق آنتیاسکالانت یا تنظیم pH برای جلوگیری از رسوب روی سطح غشا لازم است.
هوازدایی و حذف گازهای محلول با پاشش آب در اتمسفر بخار و گرم کردن آن تا دمای اشباع انجام میشود تا حلالیت گازها کاهش یابد و اکسیژن و دیاکسیدکربن از ونت خارج شوند. این کار در دیایرایتورهای حرارتی، دیایرایتور خلأ یا تماسدهندههای غشایی صورت میگیرد.
پس از این پنج حلقه، سه مرحله تکمیلی زنجیره را کامل میکند. یونزدایی پیشرفته و پولیشینگ با الکترودیانیزاسیون یا بستر مختلط، برای بویلرهای فشار بالا که به آب فوقخالص نیاز دارند، جامدات محلول و سیلیس را تا مقادیر بسیار پایین میرساند. تصفیه شیمیایی داخلی بویلر با تزریق فسفاتها، پراکندهسازها، اکسیژنزداها و مواد ضدکف، ناخالصیهای باقیمانده را خنثی میکند. سرانجام مدیریت زیرآبکشی و تصفیه کندانس برگشتی، غلظت نهایی املاح در طبلک را کنترل و خطوط کندانس را از خوردگی اسیدی و آلودگی روغن محافظت میکند.
جدول زیر این زنجیره را با هدف و نقطه حساس هر مرحله جمعبندی میکند.
| مرحله | آلاینده هدف | فناوری اصلی | نقطه حساس مهندسی |
|---|---|---|---|
| پیشتصفیه فیزیکی | کدورت، ذرات معلق، کلر آزاد | فیلتر مولتیمدیا، اولترافیلتراسیون، کربن فعال | جامدات محلول و سختی را حذف نمیکند |
| سختیگیری | یونهای کلسیم و منیزیم | رزین کاتیونی قوی | جامدات محلول و قلیائیت را کم نمیکند |
| قلیازدایی | بیکربناتها و قلیائیت | رزین کاتیونی ضعیف، آهکزنی داغ | نیازمند کنترل دقیق pH |
| نمکزدایی غشایی | نمکهای محلول، سیلیس، کلرید | اسمز معکوس و نانوفیلتراسیون | حساسیت شدید غشا به کلر و گرفتگی |
| یونزدایی پیشرفته | املاح و سیلیس باقیمانده | الکترودیانیزاسیون و بستر مختلط | حساسیت به سختی بالای آب ورودی |
| هوازدایی | اکسیژن و دیاکسیدکربن | دیایرایتور حرارتی و غشایی | نیاز به ونت مداوم بخار |
| تصفیه داخلی | سختی و اکسیژن باقیمانده | تزریق فسفات، اکسیژنزدا، ضدکف | تزریق بیرویه سولفیت جامدات را بالا میبرد |
| مدیریت زیرآبکشی | غلظت جامدات و لجن | شیرهای کنترلی زیرآبکشی | تخلیه بیش از حد سوخت را هدر میدهد |
در همین نقطه، محصولات فرا الکتریک میتوانند مکمل زنجیره باشند. رسوبزدای الکترونیکی EMS پس از پمپ تغذیه و همچنین روی آب جبرانی نصب میشود و با افزایش توان حلالیت آب و کمک به تشکیل کریستالهای خنثی، از رسوبگذاری در غلظتهای بالا جلوگیری میکند. برای بویلرهایی که به کاهش جامدات محلول آب ورودی نیاز دارند، سیستم اسمز معکوس WateRO این مجموعه همان نقش نمکزدایی را ایفا میکند. باید تأکید کرد که این تجهیزات جایگزین کل زنجیره یا نیاز به زیرآبکشی منظم نیستند؛ کاتالوگ محصول نیز صراحتاً یادآور میشود که حتی با نصب رسوبزدا، دیگ بخار همچنان به زیرآبکشی منظم نیاز دارد.
مواد شیمیایی تصفیه آب بویلر
تصفیه شیمیایی داخلی مکمل حیاتی تصفیه خارجی است. حتی وقتی پیشتصفیه با بالاترین بازده کار کند، مقادیر جزئی از ناخالصیها، سختی باقیمانده و گازهای محلول وارد بویلر میشوند و بهدلیل تبخیر مداوم، همانجا تغلیظ شده و واکنشهای مخرب را آغاز میکنند. مواد شیمیایی سه دسته اصلی دارند که هرکدام نقش و خطر عدم استفاده خاص خود را دارند.
مواد اکسیژنزدا آخرین ردپاهای اکسیژن محلولی را که از هوازدای مکانیکی عبور کردهاند حذف میکنند. این مواد به دو گروه تقسیم میشوند؛ نمکهای غیرفرار مانند سولفیت سدیم که اغلب با کاتالیزور تزریق میشوند، و ترکیبات فرار و آلی مانند هیدرازین و مشتقات آن. این مواد علاوه بر حذف اکسیژن، سطح فلز را نیز پاسیو میکنند. نبود اکسیژنزدا به خوردگی حفرهای عمیق و در نهایت سوراخ شدن ناگهانی لوله تحت فشار میانجامد، اما مصرف بیرویه نوع نمکی نیز جامدات محلول را بالا میبرد و اتلاف سوخت میآورد؛ همان دلیلی که هوازدایی مکانیکی را مقدم میکند.
مواد ضدخوردگی و آمینها خط کندانس را از حمله دیاکسیدکربن محافظت میکنند. آمینهای خنثیکننده همراه بخار حرکت میکنند و با اسید کربنیک کندانس واکنش داده pH را بالا میبرند، در حالی که آمینهای فیلمساز لایهای نازک و آبگریز روی دیواره لوله میسازند و مانع تماس مستقیم اسید و اکسیژن با فلز میشوند. نبود این مواد، خطوط بازگشت کندانس و تلههای بخار را بهصورت شیاردار میخورد و محصولات خوردگی آهن و مس را به بویلر بازمیگرداند.
مواد ضدرسوب و تنظیمکننده pH دو خطر متقاطع رسوب و افت pH را کنترل میکنند. تنظیمکنندههای pH آب را در محدوده قلیایی نگه میدارند، فسفاتها با سختی باقیمانده واکنش داده آن را به لجن غیرچسبنده تبدیل میکنند، و پلیمرهای پراکندهساز با مهار کریستالیزاسیون و معلق نگهداشتن لجن، خروج آن را از طریق زیرآبکشی ممکن میسازند. نبود ضدرسوب به تشکیل لایه عایق و ترکیدگی لوله میانجامد، و تنظیم نادرست قلیائیت میتواند خوردگی و تردی کاستیک فلز بویلر ایجاد کند.
کنترل و پایش کیفیت آب دیگ بخار
پایش مستمر کیفی آب بویلر شریان حیاتی نگهداری تأسیسات حرارتی است، چون کوچکترین انحراف در کیفیت آب ورودی، آب تغذیه یا کندانس برگشتی میتواند بهسرعت به رسوب، خوردگی یا افت خلوص بخار منجر شود. پایش اثرگذار مسیری روشن دارد که از اندازهگیری نقطهبهنقطه آغاز و به کنترل خودکار زیرآبکشی و تصمیمگیری مهندسی ختم میشود.
پارامترهای کلیدی باید در نقاط مختلف چرخه آب و بخار سنجیده شوند. سختی کل و باقیمانده برای اطمینان از عملکرد سختیگیر، هدایت الکتریکی و جامدات محلول برای مهار کفکردن، pH و قلیائیت برای کنترل خوردگی و تردی کاستیک، اکسیژن محلول و باقیمانده ماده اکسیژنزدا برای اطمینان از عملکرد هوازدا، و سیلیس بهویژه در بویلرهای فشار بالا برای جلوگیری از فراریت به توربین. حضور آهن و مس در آب تغذیه نیز نشانه وقوع خوردگی در خطوط پیش از بویلر است.
جدول زیر نقاط اصلی نمونهبرداری و هدف پایش هرکدام را نشان میدهد.
| نقطه پایش | پارامترهای اصلی | هدف مهندسی |
|---|---|---|
| آب جبرانی | سختی کل، جامدات محلول، pH، کدورت، کلر آزاد | بررسی بازده پیشتصفیه و محافظت تجهیزات پاییندست |
| آب تغذیه | اکسیژن محلول، pH، آهن، مس، دما | اطمینان از عملکرد هوازدا و سلامت خطوط تغذیه |
| آب داخل بویلر | جامدات محلول، pH، قلیائیت، سیلیس، فسفات، سولفیت | مهار رسوب و خوردگی و تنظیم زیرآبکشی |
| کندانس برگشتی | pH، هدایت الکتریکی، آهن، مس، آلودگی روغن | کشف نشتی فرآیندی و مهار بازگشت خوردگی |
در بویلرهای صنعتی بزرگ، اتکا به آنالیز دستی روزانه بهتنهایی خطرناک است، چون شوک ناگهانی سختی یا افت عملکرد هوازدا را بهموقع کشف نمیکند؛ ورود چندساعته آب سخت به بویلر فشار بالا میتواند لایه رسوب عایق تشکیل دهد و به ترکیدگی لوله بینجامد. به همین دلیل آنالایزرهای آنلاین با سیستم جبرانسازی دمایی و کالیبراسیون خودکار، و همچنین سیستم ایزولهسازی خودکار کندانس آلوده، در تأسیسات حساس ضروری هستند.
بخش مهمی از این پایش، کنترل خودکار زیرآبکشی است. تغلیظ املاح باید با سنجش پیوسته هدایت الکتریکی طبلک و تنظیم نرخ زیرآبکشی مهار شود؛ بهمحض عبور هدایت الکتریکی از حد مجاز، شیر زیرآبکشی بهصورت خودکار باز و پس از اصلاح غلظت بسته میشود. در همین نقطه، کنترلر TDS فرا الکتریک با سنجش پیوسته رسانایی و تخلیه کنترلشده آب، غلظت را در سطح دلخواه نگه میدارد و برخلاف تخلیه دستی، آب کمتری هدر میدهد. این دستگاه به بدنه مقاوم در برابر خوردگی و رطوبت، سنسور رسانایی استیل ضدزنگ، فناوری جبرانسازی حرارتی و قابلیت اتصال به سیستم مدیریت هوشمند ساختمان مجهز است.
چگونه دستگاه تصفیه آب دیگ بخار مناسب را انتخاب کنیم؟
انتخاب درست سیستم تصفیه پیش از هر چیز به تحلیل موازنه جرم و انرژی و کیفیت واقعی آب ورودی وابسته است، نه صرفاً خرید یک دستگاه. پنج عامل کلیدی این تصمیم را شکل میدهند.
نخست فشار کاری و نوع بویلر است. با افزایش فشار، استانداردهای کیفی سختگیرانهتر میشوند و در فشارهای بالا آب دیمینرالیزه اجتنابناپذیر است. دوم آنالیز دقیق آب ورودی شامل جامدات محلول، سختی، سیلیس، کدورت، مواد آلی و گازهای محلول. سوم درصد بازگشت کندانس، چون هرچه بیشتر باشد بار تصفیه و آب جبرانی کمتر میشود. چهارم خلوص بخار موردنیاز متناسب با کاربرد فرآیندی، توربین یا صنایع غذایی و دارویی. پنجم هزینههای عملیاتی و زیرآبکشی، برای انتخاب فناوریای که اتلاف سوخت و آب را کمینه کند.
یک مرز مهندسی که باید در انتخاب رعایت شود، محدودیت سیستمهای یونزدایی پیشرفته است. الکترودیانیزاسیون هرگز نباید مستقیماً روی آب سخت به کار رود، چون کلسیم و منیزیم بهسرعت کانالهای آن را دچار رسوب میکنند؛ این سیستم همیشه باید پس از اسمز معکوس بهعنوان مرحله پولیشینگ نصب شود. جدول زیر انتخاب راهکار را بر اساس فشار کاری جمعبندی میکند.
| فشار کاری بویلر | کیفیت آب جبرانی موردنیاز | سیستم پیشنهادی |
|---|---|---|
| پایین تا متوسط | آب سختیگیریشده | سختیگیر رزینی یا اسمز معکوس تکمرحلهای |
| متوسط | جامدات محلول کاهشیافته | اسمز معکوس همراه سختیگیر مکمل |
| بالا | آب دیمینرالیزه کامل | اسمز معکوس همراه الکترودیانیزاسیون یا بستر مختلط |
هزینه تصفیهنکردن آب و بازگشت سرمایه دستگاه تصفیه
هزینه واقعی تصفیهنکردن آب اغلب پنهان است اما بهمراتب از هزینه دستگاه تصفیه سنگینتر. رسوب سختی و سیلیس با هدایت حرارتی بسیار پایین، مانند عایق عمل میکنند و حتی یک لایه نازک، انتقال حرارت را مختل و مصرف سوخت را بهشدت بالا میبرد. در کنار آن، جامدات محلول بالای آب ورودی نرخ زیرآبکشی را افزایش میدهد و چون زیرآبکشی به معنای تخلیه آب داغ بویلر است، مستقیماً انرژی حرارتی و سوخت را هدر میدهد. کاهش این دو عامل با تصفیه درست، مصرف سوخت را پایین میآورد و بازگشت سرمایه دستگاه را در بازهای منطقی ممکن میسازد. مهمتر از سوخت، طول عمر تجهیزات است؛ تصفیه مناسب با حذف عوامل ترکیدگی و خوردگی، بهرهبرداری ایمن بویلر را از چند سال پرحادثه به بهرهبرداری بلندمدت و بیخطر تبدیل میکند.
معرفی راهکار تصفیه آب دیگ بخار فرا الکتریک
فرا الکتریک با تکیه بر تخصص خود در فراوری فیزیکی آب و سابقه طراحی بردهای کنترل تأسیسات، مجموعهای از راهکارها را برای بخشهای مختلف چرخه آب و بخار ارائه میکند. رسوبزدای الکترونیکی EMS پس از پمپ تغذیه و روی آب جبرانی نصب میشود و با کمک به تشکیل کریستالهای خنثی، از رسوبگذاری در غلظتهای بالا پیشگیری میکند. سیستم اسمز معکوس WateRO نقش نمکزدایی و کاهش جامدات محلول آب ورودی را بر عهده میگیرد. کنترلر TDS با سنجش پیوسته رسانایی، زیرآبکشی را بهصورت خودکار و اقتصادی مدیریت میکند. برای کنترل رشد بیولوژیک در مخازن و مسیرهای جانبی نیز سیستم یونی IONIC بدون افزودن مواد شیمیایی خورنده عمل میکند.
انتخاب دقیق ترکیب این تجهیزات به آنالیز آب ورودی و فشار کاری بویلر شما بستگی دارد. برای دریافت طراحی متناسب با شرایط واحد خود، ارسال آنالیز آب و مشخصات بویلر نخستین گام است.
جمعبندی
تصفیه آب دیگ بخار یک زنجیره مهندسی بههمپیوسته است که از پیشتصفیه فیزیکی آغاز و به کنترل هوشمند زیرآبکشی ختم میشود. سه خطر اصلی رسوب، خوردگی و افت کیفیت بخار همگی ریشه در تغلیظ ناخالصیها دارند و راه مهار آنها، تأمین آب ورودی باکیفیت متناسب با فشار کاری، هوازدایی، تصفیه شیمیایی داخلی و پایش مستمر است. انتخاب راهکار درست نه بر پایه خرید یک دستگاه، بلکه بر پایه آنالیز آب و موازنه جرم و انرژی صورت میگیرد. سرمایهگذاری روی تصفیه صحیح، هم مصرف سوخت را کاهش میدهد و هم طول عمر بویلر را چند برابر میکند.
